一、概述：
该设备针对机电培训理论性强、电气原理图很难看懂的现状，充分利用高校机电人才，以大屏幕红外触摸为操作体，采用先进的计算机技术配合二、三维、多媒体仿真等方法将井下各类开关、井下供电系统、井下各种开关布置等通过动画、配音、视频、人机互动的方式完善地表达出来，完全打破了传统的培训模式，创造了一个更先进、更实用的现代化培训方法，是未来培训的全新模式。
二、功能：
1、大屏幕红外触摸（可与投影仪连接），任意选择学习项目。
2、以可视化开关原理图电流漫游、文字解说、图形图像、影音视频、二、三维动画、虚拟仿真等多种方式与其对应开关（3D）同步进行，详细讲解开关的工作原理，将开关的重点难点剖析表达出来。
3、以二、三维成像法详细讲解矿井供电双回路系统、智能开关、井下布置、开关原理等。
4、从开关简单的组成构造开始讲解、配合电气原理图进行分析，对故障的形成原因处理办法进行模拟处理。
5、画笔功能可选择所需要颜色在屏幕上圈点及清除。
6、3D动画触摸选择式学习每台开关内外部结构的正反面，直观认识开关的组成。
7、触摸式点击选择每台开关主要元器件，详细讲解该元器件组成、结构、作用、电压等级等。
8、解决学员对书本式学习的枯燥心理，提高学习兴趣，由被动学习转为主动学习，促进操作技能的提高。
三、特点
1.先进性:系统采取了计算机编程软件、计算机应用软件技术的有机结合，配合煤矿实践应用共同研发。
2.系统性：让员工可以在对机电技术薄弱的基础上，进行系统直观的学习，大大提高员工的实操能力。
3.通俗易懂性：所有的学习，都是从开关最简单的组成构造开始讲解，配合电气原理图，进行分析，并对故障进行模拟处理，让员工从零开始到一名合格的井下电钳工。
四、应用效果
1、使机电维护人员掌握了应具备的应知应会内容，增强了处理各类机电故障的能力，提高了实践操作水平，克服了以往维护人员因业务不熟练，怕处理机电故障的心理。
2、解决了机电维护人员对学理论知识的厌烦心理，提高了机电维护人员的学习兴趣，使机电维护人员认识到学到的知识是有用的，由被动学习到主动学习，同时增加了学员动手机会，促进了学员操作技能的提高
3.解决当前煤矿扩大生产的需求，培养出更多更高技能的机电维护人员。
4.机电维护人员通过系统培训后，回到井下岗位参与机电设备检查、维护、保养、安装、维修、处理故障等方面都比以往有很大进步。

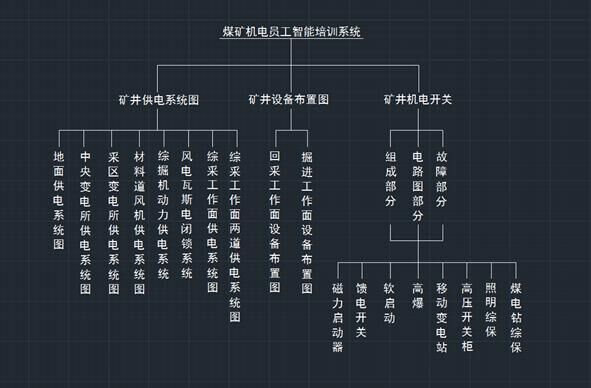

五、软件内容组状图：
规格参数
|
主体 |
||
|
品牌 |
恩硕（ASSURE） |
|
|
型号 |
Mkjdpx-C |
|
|
颜色 |
触摸显示器：黑色 支架：蓝色 |
|
|
功能 |
煤矿机电培训 |
|
|
触摸屏 |
||
|
有效尺寸(英寸) |
46有效尺寸 |
|
|
分辨率 |
4096*4096 |
|
|
扫描率 |
50scans/s |
|
|
最小触摸体 |
≧5mm（任何大小的物体） |
|
|
响应速度 |
﹥12ms |
|
|
耐久性 |
承受超过60，000，000次以上的单点触摸 |
|
|
表面硬度 |
莫氏7级 |
|
|
电力消耗(W) |
1.8W |
|
|
红外屏供电系统 |
USB直接供电 |
|
|
计算机响应 |
系统自动识别 |
|
|
光标速度 |
≧120点/秒 |
|
|
定位精度 |
测试笔附件+3mm |
|
|
液晶屏部分 |
||
|
液晶屏尺寸 |
46英寸（16：9） |
|
|
液晶品牌 |
LG 、AU 原厂原包，双重保障 |
|
|
分辨率 |
1920*1080 |
|
|
像素间距 |
0.2 |
|
|
亮度 |
500 |
|
|
对比度 |
10000 : 1 |
|
|
显示屏视角 |
178 / 178 |
|
|
刷新响应时间 |
5.5 (gray to gray) |
|
|
光源 |
CCFL |
|
|
电脑部分 |
||
|
CPU |
I3 |
|
|
主板 |
技嘉H61主板 |
|
|
内存 |
金士顿DDR3 4G (1333) |
|
|
硬盘 |
500G |
|
|
显卡 |
GT630 虎将 1GD5 |
|
|
电源/光驱 |
长城双动力350W电源 |
|
|
软件开关列表 |
||
|
1 |
QBZ-4×120 |
矿用隔爆型双局扇四回路真空电磁启动器 |
|
2 |
KJZ-400 |
矿用隔爆型兼本质安全型真空馈电开关 |
|
3 |
QBZ-120 |
矿用隔爆型真空磁力启动器 |
|
4 |
QJR-400 |
矿用隔爆型兼本质安全型软启动器 |
|
5 |
QBZ-80N |
矿用隔爆型真空电磁启动器（可逆） |
|
6 |
PBG-630 |
矿用隔爆型高压真空配电装置 |
|
7 |
KBSGZY-1000 |
矿用隔爆型移动变电站 |
|
8 |
QJZ-315 |
矿用隔爆型兼本质安全型组合开关 |
|
9 |
JTDK-ZN-GHP |
智能高压低频换向柜 |
|
10 |
KBZ-400（恒泰） |
矿用隔爆型真空馈电开关 |
|
11 |
QBZ-120N |
矿用隔爆型可逆真空电磁启动器 |
|
12 |
ZXZ8L-2.5 |
矿用隔爆型煤电钻变压器综合保护装置 |
|
13 |
BGP9L-6AK |
矿用隔爆型真空高压配电装置 |
|
14 |
QBZ-2X80 |
煤炭风机用隔爆型双电源真空电磁启动器 |
|
15 |
ZBZ-4.0M（南京双京） |
矿用隔爆型真空电磁启动器（可逆） |
|
16 |
QJZ-1800/3300 |
矿用隔爆型兼本质安全型多回路真空电磁启动器 |
|
17 |
KXJ-40 |
矿用隔爆型兼本质安全型水泵水位控制器 |
|
18 |
QBZ-80 |
煤矿风机用隔爆型双电源真空电磁起动器 |
|
19 |
QJZ-9215 |
矿用隔爆型本质安全型真空电磁启动器 |
|
20 |
PJG9L-200 |
矿用隔爆兼本质安全型永磁机构高压真空配电装置 |
|
21 |
BKD16-400 |
矿用隔爆型真空馈电开关 |
|
22 |
KBZ-400（电光） |
矿用隔爆型真空馈电开关 |
|
23 |
QJR-250 |
矿用隔爆兼本质安全型真空交流软启动器 |
|
24 |
KBZ-630 |
矿用隔爆型真空馈电开关 |
|
25 |
ZBZ-4.0/M(淮北高端) |
矿用隔爆型照明信号综合保护装置 |
|
26 |
KBZ5-400/1140(660) |
矿用隔爆型智能化真空馈电开关 |
|
27 |
PBG-400 |
矿用隔爆型高压真空配电装置 |
|
电气规格 |
||
|
电源 |
AC220V |
|
|
功耗 |
350W |
|
|
外观参数 |
||
|
重量（kg） |
70 |
|
|
触摸显示器尺寸 |
1100mm*646mm*81.5mm |
|
|
支架尺寸 |
1700mm（高）╳900mm（宽）╳550mm（厚） |
|
