点火控制系统

一、系统概述:
XIC系统主要用于控制锅炉点火系统各就地设备操作,根据现场情况,本系统可实现就地单步点火操作,熄火操作;并备有与上位机的接口,可接受上位机的指令进行相应的连续动作,实现锅炉的自动点火,并将各种工作位置和工作状况的信号反馈到上位机;XIC系统还可以由程控柜(可编程序控制器PLC为核心)、就地点火控制柜组成控制系统,控制各种现场设备。
XIC系统主要由程控柜、就地柜、高能点火装置,火焰检测装置,油燃烧器,及相应的推进器,快速关断阀门等组成。
XIC系统采用先进的控制设备,各种控制部件稳定可靠,并具有系统的连锁和保护功能,以确保控制系统长期稳定工作。
二、系统功能:
 控制油枪、点火枪推进器的进退;
 控制高能点火装置的点火;
 控制油角阀、吹扫阀、雾化阀的开关;
 显示控制设备的工作位置和工作状况;
 远程或由程控柜实现自动点火。

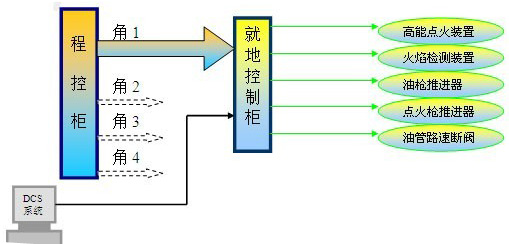

三、系统构成框图:



四、点火程序:



五、熄火程序:




七、控制柜的结构尺寸和电源
